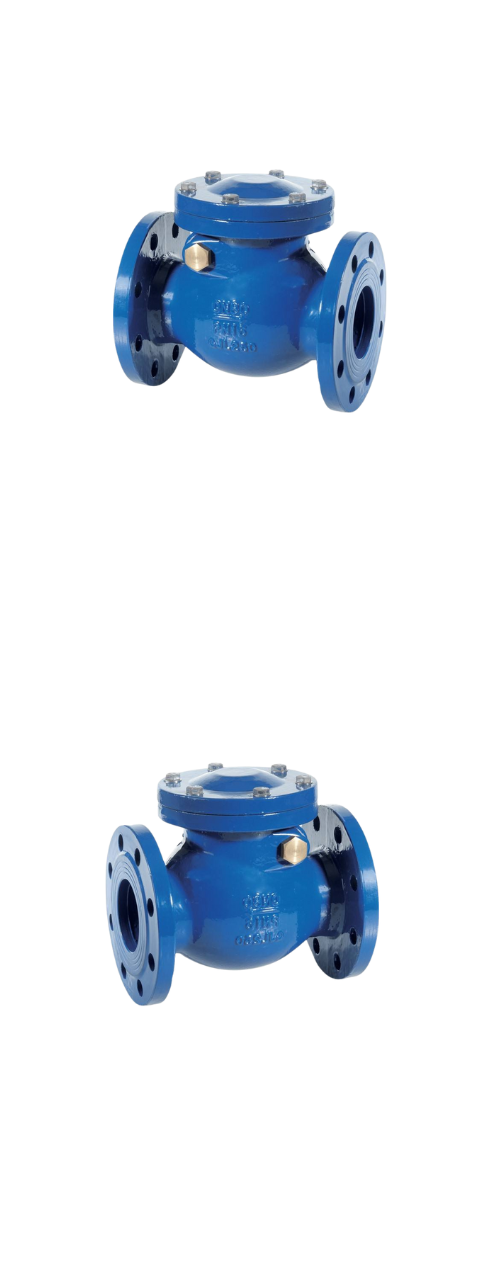

Kontraventil V-030

Kulstofstål, rustfrit stål

Materiale

1/4"- 12"

Størrelse

NPT/G

Tråd

Ventiler og filtre

En kontraventil er en type ventil, der tillader væske at strømme i én retning og automatisk forhindrer tilbageløb. V-030-kontraventilen (også kendt som en kontraventil eller envejskontraventil) beskytter effektivt pumper og procesrørledninger i industrielle systemer mod tilbageløb og vandslag. Denne ventil har en enkel struktur og responsiv betjening, kræver ingen manuel indgriben og tilbyder lave vedligeholdelsesomkostninger.

Kontraventil V-030

En kontraventil er en envejsventil, der åbner og lukker baseret på selve mediets strømningstryk. Dens primære funktion er at forhindre tilbagestrømning af væske i rørsystemer og derved sikre stabil drift af udstyr og systemer. Når væsken strømmer fremad, åbner ventilskiven, kuglen eller membranen inde i ventilen automatisk under væskens tryk. Når mediet strømmer baglæns, eller trykket falder, lukker ventilskiven automatisk under tyngdekraften eller en fjeder, hvorved tilbagestrømning forhindres.

Kontraventiler anvendes i vid udstrækning inden for olie- og gasindustrien, petrokemisk industri, vandforsyning og dræning, HVAC, marineindustrien samt fødevare- og drikkevareindustrien. Typiske installationssteder omfatter pumpeudløb, luftkompressorrørledninger, kedelsystemer og kemiske proceslinjer. V-030-serien tilbyder både rustfri stål- og kulstofstål-kontraventilmodeller for at opfylde varierende kemiske kompatibilitets- og styrkekrav. Driftstrykområder op til 600 psi (PN40) med temperaturklassificeringer fra -20°C til 200°C (PTFE-tætning) og op til 400°C (metaltætning). V-030 kan fungere som en pumpekontraventil, sugekontraventil eller modtryksventil.

Funktioner

Unidirektionel strømningsdesign (kontraventil)

Denne kontraventil sikrer ensrettet væskestrøm gennem sin indvendige skivestruktur og forhindrer effektivt tilbagestrømning og modtryk i pumpens afløbsledninger og rørsystemer.

Lave vedligeholdelsesomkostninger

Med en simpel struktur og minimale komponenter reducerer dette produkt vedligeholdelseshyppigheden og omkostningerne betydeligt for anlægsoperatører og vedligeholdelsesteams.

Fleksibel installation (gevind/flange/klemme)

Understøtter vandret eller lodret montering med flere tilslutningsmuligheder, herunder gevindskårne, flangede eller svejsede grænseflader, der imødekommer procesrørledninger og installationskrav til HVAC-systemer.

Højtrykstolerance

Den robuste ventilhuskonstruktion modstår forhøjede driftstryk, hvilket gør den velegnet til krævende miljøer såsom petrokemiske anlæg og maritim transport.

Anvendelser

Olie og gas

Kontraventiler anvendes i vid udstrækning i den petrokemiske industri, hvor robuste rustfri stålhuse modstår korrosive medier og forhindrer dyre tilbageløbshændelser. De beskytter pumpens afløbsledninger og sikrer sikker drift med slæder.

Mad og drikkevarer

I fødevare- og drikkevarefabrikker forhindrer hygiejniske og korrosionsbestandige løsninger kontaminering og opretholder produktkvaliteten, samtidig med at de sikrer hygiejnisk tilbageløbsbeskyttelse.

Farmaceutisk og laboratoriemæssigt

Den farmaceutiske sektor er afhængig af præcise, lækagefri kontraventiler for at beskytte doseringspumper og sterile processer mod omvendt kontaminering.

Marine

Inden for marine- og skibsbygning forhindrer holdbare kontraventiler tilbagestrømning i ballast-, lænse- og brændstofsystemer, med modeller designet til at håndtere saltvand og cykliske belastninger.

Specifikationer

Produktspecifikationer

Størrelsesinterval	“1/4” – “12”
Materialer	Kulstofstål, rustfrit stål
Trådtype	NPT/G
Temperaturområde	Maksimum 120°C
Maksimalt tryk	16 MPa

Logistik og certificeringer

Certifikat	ISO 9001:2015, IS014001:2015, CE, ROHS, KC osv.
Pakke	PVC-pose til hvert stykke. Kartoner med palle/ud palle/trækasser
Havn	Ningbo/Shanghai, Kina eller anden havn på forespørgsel.
Prøve	Tilbyd gratis prøver og fragt indsamlet
Leveringsdetaljer	I henhold til mængder og specifikationer for hver ordre. Komplet lager for at sikre hurtig levering af små ordrer. Normal leveringstid er fra 30 til 45 dage efter modtagelse af depositum.
Generiske applikationer	Olie og gas, kemikalier, fødevarer og drikkevarer, landbrugsvanding

Støtte

Mere om os

Installationsvejledning

Installer kontraventil V-030 efter pumpen eller i den angivne rørledning. Isoler først rørledningen, og aflast trykket helt. Kontroller ventilens specifikationer, materiale og gevindstandard (NPT eller G). Juster ventilen, så strømningspilen matcher systemets strømningsretning, og understøt tilstødende rør for at forhindre belastning på ventilhuset. Til gevindforbindelser skal du bruge certificeret gevindtætningsmiddel eller pakke et tyndt lag PTFE-tape ind, og derefter stramme gevindene med hånden for at forhindre afisolering. Til flangeinstallation skal du vælge den korrekte pakning, og boltene skal strammes i et stjernemønster til det angivne moment. Hvis svejsning er nødvendig, skal du følge de certificerede svejseprocedurer, og ventilen skal køle af. Installer et filter opstrøms for at beskytte kontraventilen. Tryk langsomt ventilen, og cyklus den, og udfør derefter lækage- og differenstryktest.

Vedligeholdelse efter salg

Hos Procamlock er vi forpligtet til at sikre, at alle kontraventiler leverer ensartet ydeevne og forlænget levetid. Vores eftersalgsteam vil guide dig gennem udskiftning af ventilkernen, give dig bedste praksis for vedligeholdelse af kontraventilsystemer og tilbyde fejlfindingshjælp til eventuelle tekniske problemer. Vi giver også adgang til originale reservedele for at sikre, at dine envejs-kontraventiler fortsat fungerer effektivt. Uanset om du har brug for hurtige vedligeholdelsestips eller detaljerede vedligeholdelsesanbefalinger, er vores supportteam dedikeret til at hjælpe dig med at opretholde optimal ydeevne for dine modtryksventiler længe efter købet.

Ofte stillede spørgsmål

Leder du efter svar om kontraventiler? Besøg vores FAQ-sektion for detaljerede oplysninger og ekspertindsigt.

Kan kontraventiler bruges til flowregulering?

Nej, deres primære funktion er at forhindre tilbagestrømning, ikke at kontrollere flowet.

Hvilke typer kontraventiler findes der?

Almindelige typer af kontraventiler inkluderer svingventiler, løfteventiler, kugleventiler og dobbeltskiveventiler.

Hvordan bestemmer du installationsretningen?

Ventilhuset på en kontraventil har typisk en pil, der angiver strømningsretningen; den retning, pilen peger, er den korrekte retning for mediestrømmen.

Kan der installeres en kontraventil ved pumpens udløb?
