Three-Dimensional Cross F-F-F-F

Rustfritt stål

Materiale

1/2"-1"

Størrelse

BS21/NPT/DIN

Tråd

Rørdeler

Three-Dimensional Cross F-F-F-F

Three-Dimensional Cross F-F-F-F is a common pipe connection component, widely used in hydraulic systems, pneumatic systems, and fluid delivery pipelines.

Three-Dimensional Cross F-F-F-F

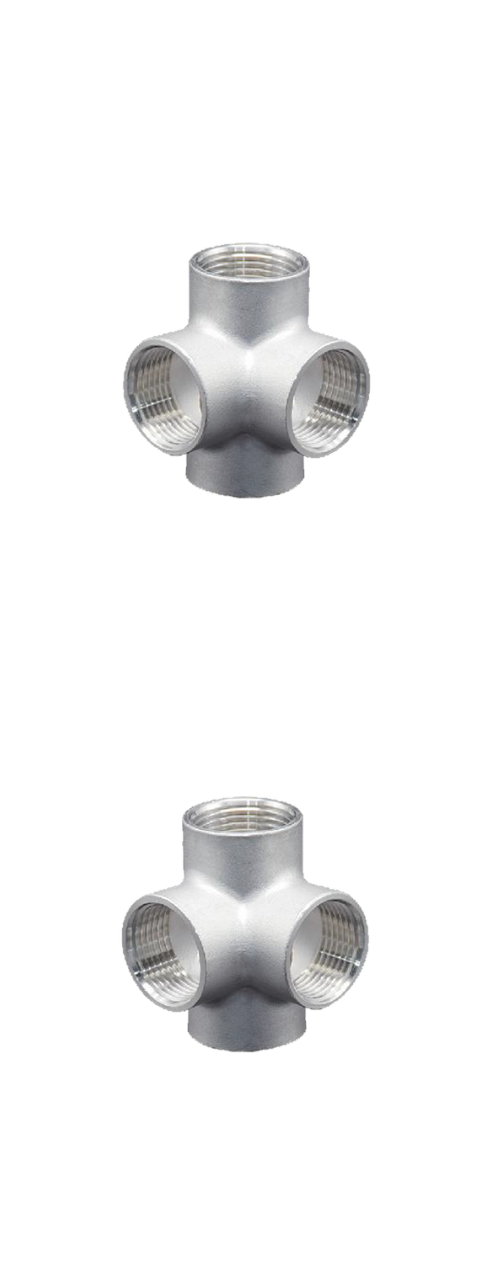

The Three-Dimensional Cross F-F-F-F is a pipe fitting designed specifically for three-dimensional fluid connections. Its structure is a three-dimensional cross, with four internally threaded ports distributed in three spatial dimensions (X, Y, and Z), enabling four-way pipe connections in three dimensions. Unlike conventional flat crosses, this structure is more suitable for routing complex, high-density piping systems and is commonly found in industrial, petrochemical, mechanical equipment, and automation applications. It is widely used in hydraulic systems, gas control systems, industrial automation equipment, chemical engineering, and laboratory systems.

Funksjoner

Stereoscopic Connection

Three-Dimensional Cross F-F-F-F features four female-threaded connections arranged in a three-dimensional cross pattern, making it suitable for multi-directional pipe consolidation or diversion.

Precision Threads

The three-dimensional F-F-F-F cross-connect is precision-machined using CNC technology, ensuring consistent dimensions for each interface, full threads, and a secure connection.

Wide Range of Industry Applications

Our three-dimensional cross F-F-F-F connector is suitable for a wide range of industries, including hydraulic transmission, industrial automation, chemical delivery, and water treatment systems.

High Fluid Distribution Efficiency

Due to its three-dimensional symmetrical structure and uniform openings, it is suitable for evenly distributing or converging fluids and gases in systems, reducing internal flow resistance.

Bruksområder

Drivstoff og olje

Camlock-koblinger er uunnværlige i drivstoff- og oljeindustrien, og gir pålitelige og lekkasjesikre koblinger for overføring av petroleumsprodukter. Deres hurtigkoblings-/frakoblingsfunksjon forbedrer sikkerheten og effektiviteten under laste- og losseprosesser.

Jordbruk

I landbruket er camlock-koblinger avgjørende for vanningssystemer, kjemisk sprøyting og overføring av gjødsel. De muliggjør raske og sikre slangekoblinger, slik at bønder kan bytte utstyr raskt og forbedre driftseffektiviteten.

Mat og drikke

Camlock-koblinger laget av næringsmiddelgodkjente materialer er avgjørende i næringsmiddel- og drikkevareindustrien. De sikrer hygienisk overføring av forbruksvæsker som juice, meieriprodukter og sirup, og overholder strenge hygieniske standarder for å forhindre kontaminering.

Gass

I gassindustrien gir camlock-koblinger sikre og effektive koblinger for overføring av gasser som LPG og naturgass. Den robuste konstruksjonen sikrer en sikker tetning, noe som minimerer risikoen for lekkasjer og forbedrer sikkerheten i gasshåndteringsapplikasjoner.

Spesifikasjoner

Produktspesifikasjoner

Produktkode	LT-08D
Teknologi	Silica Sol presisjonsstøpeteknologi
Fysisk eiendom	Strekkfasthet: 485 MPa, flytegrense > 205 MPa, forlengelse: 35%
Materiale vi kan lage	Stainless steel 304/316/CF8/CF8M/1.4308/1.4446
Tråd	BS21 (BSPT og BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B O203/2 (PT), KS BO221/2 (PT), osv.
Temperatur (statisk tilstand)	-20 °C til +572 °C (-60 ℃ til +300 °C)
Flate	Sylting og skrelling
Modell	P-039
Form	Lik

Logistikk og sertifiseringer

Sertifikat	ISO 9001:2015, IS014001:2015, CE, ROHS, KC, osv.
Pakke	PVC-pose for hvert stykke. Kartonger med pall/ut pall/trekasser
Havn	Ningbo/Shanghai, Kina eller annen havn på forespørsel.
Prøve	Tilbyr gratis vareprøver og frakt innkrevd
Leveringsdetaljer	I henhold til mengder og spesifikasjoner for hver bestilling. Komplett lager for å gi rask levering for små bestillinger. Normal leveringstid er fra 30 til 45 dager etter mottatt depositum.
Generiske applikasjoner	Olje og gass, kjemikalier, mat og drikke, landbruksvanning

Støtte

Mer om oss

Installasjonsveiledning

The Three-Dimensional Cross F-F-F-F connector features a threaded connection, with four female threads that mate directly with male fittings. Before installation, it's recommended to wrap PTFE tape or apply thread sealant to the threads to ensure a leak-proof seal. When tightening with a wrench or pipe wrench, apply moderate force to avoid damaging the threads or the connector itself. The lack of welding makes subsequent maintenance and replacement much easier.

Vedlikehold etter salg

Hos SSABP er vi stolte av å levere camlock-koblinger av høy kvalitet. For å sikre at du får optimal ytelse og levetid fra produktene våre, tilbyr vi omfattende vedlikeholdstjenester etter salg. Teamet vårt er klare til å hjelpe med eventuelle tekniske spørsmål, gi vedlikeholdstips eller råd om feilsøking. Vi leverer også reservedeler og servicealternativer for å opprettholde holdbarheten til camlock-produktene dine. Din tilfredshet er vår forpliktelse, og supportteamet vårt er alltid her for å holde driften din i gang knirkefritt lenge etter kjøpet.

Vanlige spørsmål

Leter etter svar om Three-Dimensional Cross F-F-F-FBesøk vår FAQ-seksjon for detaljert informasjon og ekspertinnsikt.

What sizes can you provide?

We can provide you with sizes from 1/2″, 3/4″ to 1″. If you have any special requirements, you can also contact us at any time.

What's the difference between this product and a standard cross-type cross?

Our Three-Dimensional Cross F-F-F-F is a three-dimensional cross-type cross, making it more suitable for complex three-dimensional piping and improving piping efficiency.

Can you make reducing crosses?

Yes. We can customize reducing three-dimensional crosses, such as a cross with three 1/2″ ports and one 3/8″ port, suitable for branch pipe reduction applications.

Is it suitable for drinking water systems?

Of course. Our three-dimensional crossbar F-F-F-F is available in food-grade 304/316 stainless steel and is suitable for drinking water systems and food transport.

Can you provide anti-corrosion treatment?

Yes. We can provide surface anti-corrosion treatments such as nickel plating and passivation to enhance the corrosion resistance of pipe fittings, depending on the operating environment.
